Просмотр и настройка отображения топологии P2M-сервиса

Чтобы посмотреть и настроить отображение топологии P2M-сервиса:

  1. В меню перейдите в раздел Инфраструктура.

    Откроется страница управления ресурсами. По умолчанию выбрана вкладка Сетевые ресурсы, на которой отображается таблица контроллеров.

  2. Нажмите на кнопку Управление → Меню настройки рядом с контроллером.

    Откроется меню настройки контроллера. По умолчанию вы переходите в раздел Узлы контроллера, в котором отображается таблица узлов контроллера.

  3. Перейдите в раздел P2M-сервисы.

    Отобразится таблица P2M-сервисов.

  4. Нажмите на кнопку Управление → Топология сервиса рядом с P2M-сервисом, топологию которого вы хотите посмотреть.

    Откроется окно с топологией P2M-сервиса.

  5. При необходимости изменить расположение устройств CPE выполните одно из следующих действий:
    • Если вы хотите вручную изменить расположение устройств CPE, нажмите на кнопку Вручную и измените расположение устройств CPE.
    • Если вы хотите автоматически расположить устройства CPE, нажмите на кнопку Автоматически и выберите одно из следующих значений в отобразившемся раскрывающемся списке:
      • Физическая симуляция – устройства CPE располагаются примерно в соответствии с их реальным расположением относительно друг друга, например:

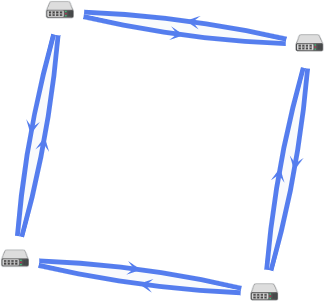

        Топология из четырех устройств CPE, построенная примерно в соответствии с их реальным расположением.

      • Случайно – устройства CPE располагаются случайным образом, например:

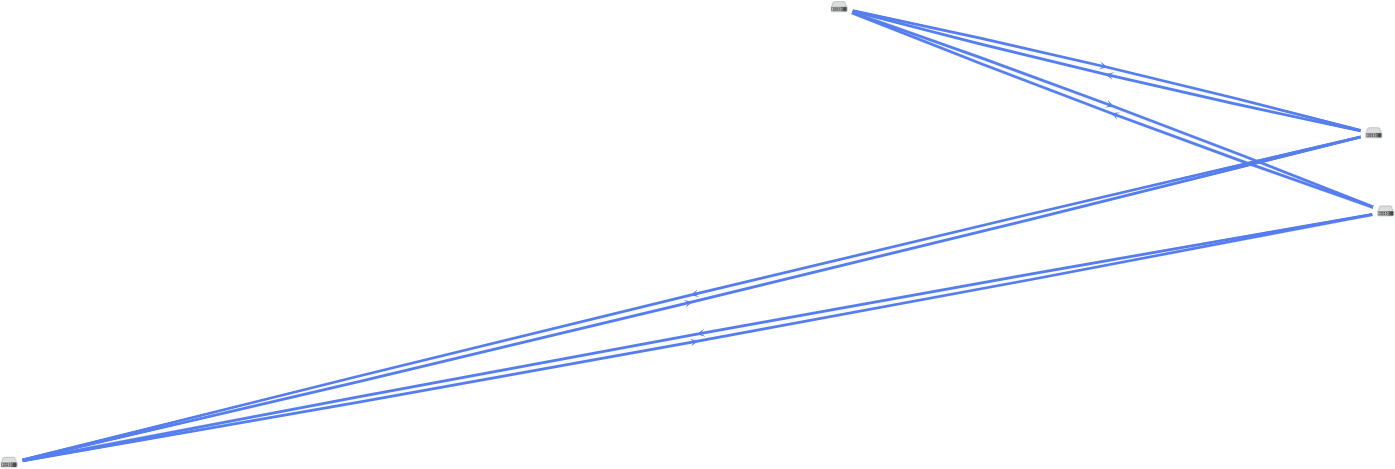

        Топология из четырех устройств CPE, построенная случайным образом.

      • Кольцо – устройства CPE располагаются в соответствии с топологией кольцо, например:

        Топология кольцо из четырех устройств CPE.

      • Горизонтально – устройства CPE располагаются горизонтально (в ширину), например:

        Топология, построенная из четырех устройств CPE горизонательно (в ширину).

      • Концентрически – устройства CPE располагаются концентрически, например:

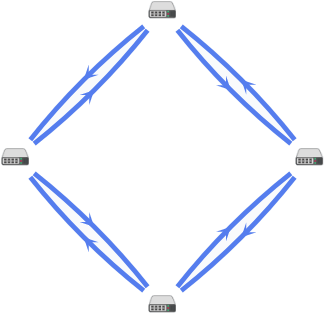

        Концентрическая топология из четырех устройств CPE.

      • Решетка – устройства CPE располагаются в соответствии с топологией решетка, например:

        Топология решетка из четырех устройств CPE.

  6. Если вы хотите отобразить информацию об устройствах CPE, установите следующие флажки:
    • Имя – отобразить имена устройств CPE.
    • IP-адрес – отобразить IP-адреса устройств CPE.

    По умолчанию флажки сняты.

  7. Если вы хотите отобразить сегмент между двумя устройствами CPE, выполните следующие действия:
    1. Установите флажок Сегменты. Этот флажок снят по умолчанию.
    2. В отобразившихся раскрывающихся списках выберите устройство CPE источника и назначения сегмента.

    Отобразится сегмент между устройствами CPE.
